在SMT貼片工藝中，QFN（Quad Flat No-Lead）封裝因其高集成度和良好的散熱性能而被廣泛應用。為了實現準確的元件定位和焊接，鋼網在印刷錫膏過程中起到了關鍵作用。下面深圳佳金源錫膏廠家一起探討一下SMT貼片中QFN鋼網的開孔方式：

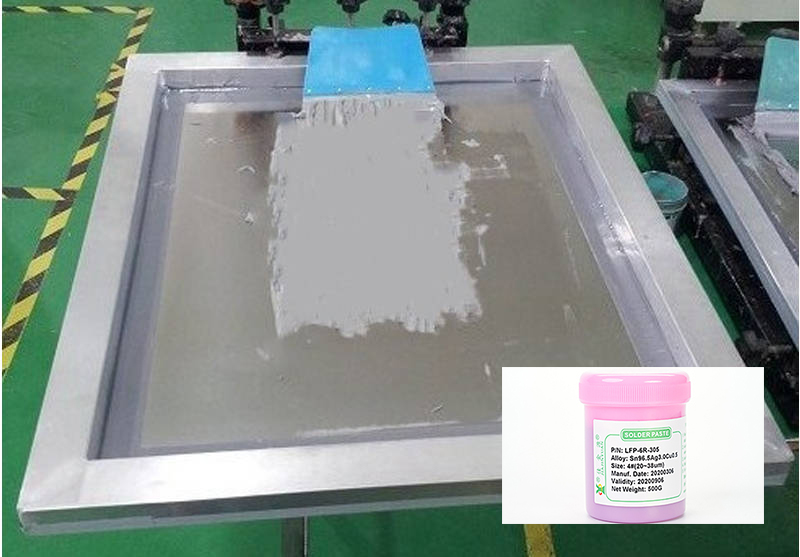

在制作印刷錫膏時，鋼網上會開設與元器件位置相對應的小孔，以便在SMT貼片過程中，通過鋼網傳遞錫膏到PCB上的目標區域。

QFN鋼網的常見開孔方式包括方孔式、圓孔式和橢圓孔式。方孔式是在鋼網上開設正方形或長方形的小孔，與QFN封裝的針腳尺寸相匹配，使SMT貼片加工過程中錫膏能夠準確印刷。圓孔式是在鋼網上開設圓形小孔，能夠提供更好的位置準確性和對齊性。橢圓孔式則是針對不同尺寸和排列方式的QFN封裝，開設橢圓形小孔，以適應不同需求。此外，還可以根據SMT貼片加工工藝的特定需求采用其他開孔方式，如T字孔、異型孔等。選擇合適的鋼網開孔方式需要考慮多種因素，包括QFN封裝的針腳尺寸、排列方式、元器件間距、錫膏黏度以及生產設備的能力等。合理設計和選擇鋼網開孔方式可以提高SMT貼片的焊接質量，確保電子產品的電器性能穩定可靠。
